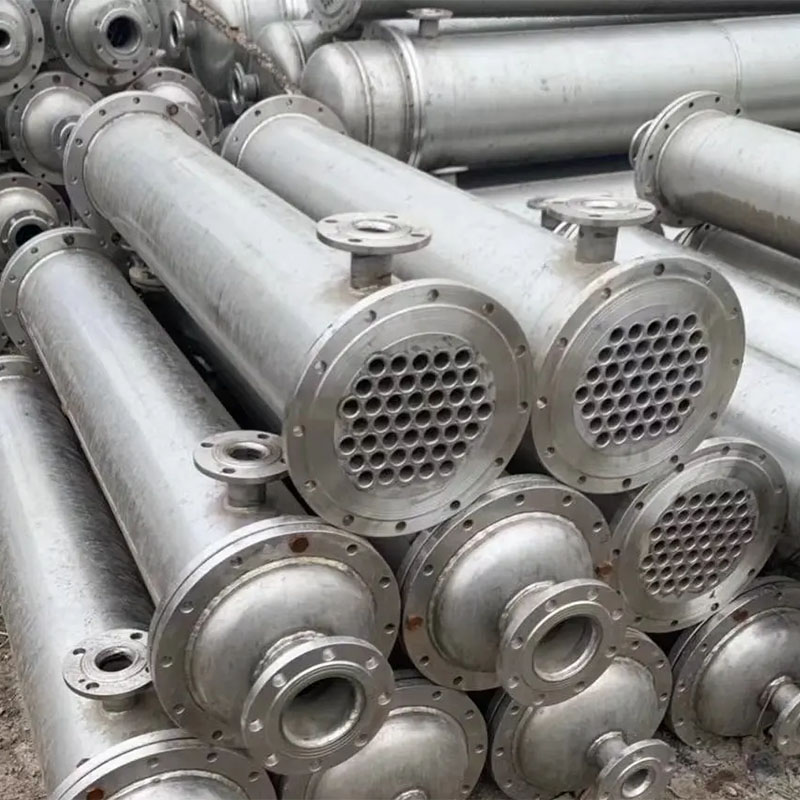

خصوصیات ساختاری پوسته عمودی و مبدل حرارتی لوله چیست؟

خصوصیات ساختاریمبدل حرارتی عمودی و لوله عمودیدر طراحی مسیر انتقال حرارت متعامد از مایعات جانبی لوله و مایعات سمت پوسته منعکس می شوند. رگ فشار استوانه ای توسط ورق لوله محدود می شود تا یک حفره جداسازی دو میانی تشکیل شود. آرایه بسته نرم افزاری لوله در یک خط مستقیم در جهت گرانش قرار گرفته است. سطح راه راه بافل مایع سمت پوسته را راهنمایی می کند تا تلاطم را برای تقویت انتقال حرارت همرفت ایجاد کند. ساختار آب بندی جعبه لوله و اتصال فلنج پوسته یک واشر گوه نامتقارن را به کار می برد تا یک مکانیسم آب بندی کامپوزیت از پیش بارگذاری محوری و محدودیت شعاعی تشکیل شود.

ساختار تماس چند نقطه ای قاب پشتیبانی بسته لوله لولهمبدل حرارتی عمودی و لوله عمودیتوزیع استرس یکنواخت را در شرایط انبساط حرارتی تحقق می بخشد و از سایش میکرو حرکت بین دیواره لوله و بافل جلوگیری می کند. مخروط راهنما در ورودی سمت پوسته خطر فرسایش سیال ردیف اول لوله ها را از طریق بازسازی میدان سرعت کاهش می دهد. ظرفیت تغییر شکل الاستیک بسته نرم افزاری لوله U شکل ، تفاوت در انبساط مواد ناشی از اختلاف دما را جبران می کند و اتصال انبساط بین ورق لوله و پوسته باعث جذب تنش حرارتی سیستم می شود. طراحی بسته نرم افزاری لوله قابل استفاده از پوسته عمودی و مبدل حرارتی لوله اجازه می دهد تا کل ماژول در امتداد محور عمودی جابجا شود و فضای حرکتی خطی را برای تمیز کردن مکانیکی سمت لوله فراهم کند.

شکاف حلقوی بینمبدل حرارتی عمودی و لوله عمودیپوسته ها با یک لایه بافر گاز بی اثر پر می شوند تا مسیر آلودگی متقاطع هنگام نشت متوسط ​​مسدود شود. پارتیشن جعبه لوله نسبت تقسیم کانال جریان را با توجه به میانگین اختلاف دما لگاریتمی برای بهبود راندمان انتقال حرارت ضد جریان بهینه می کند. انحنای بافل ضد ضربه توسط دینامیک سیال محاسباتی تأیید می شود تا به طور موثر پدیده جداسازی لایه مرزی مایع سمت پوسته را از بین ببرد. این الگوی ساختاری فرآیند تخلیه رسانه های با ویسکوزیته بالا را از طریق خصوصیات خود تخلیه گرانش ساده می کند و از تفاوت چگالی برای دستیابی به طبقه بندی طبیعی جریان دو فاز گاز مایع استفاده می کند.
